Puente Nuevo

nombre puente Nuevo • fecha de construcción 2007 (Siglo XXI) • personas involucradas en diseño y construcción Hugo Corres Peiretti, José Romo, Fhecor • ubicación Río Guadalquivir, Montoro, Córdoba, España • tipología Puente Viga, Puente Bowstring • estado En uso

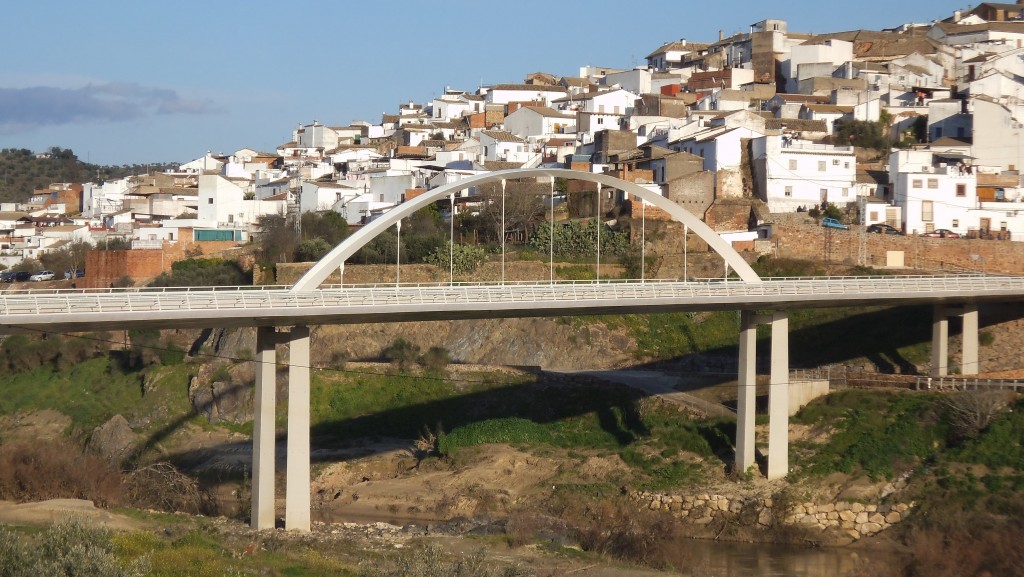

Puente mixto formado por un cajón metálico, cuyo vano central, sobre el Río Guadalquivir, cuenta con un arco superior metálico. La estructura planteada está compuesta por 6 vanos, cuya secuencia de luces es de 20.00 + 27.00 + 40.00 + 60.00 + 33.50 + 19.50 m, y está compuesta por un tablero mixto, un arco metálico, 9 cables de acero galfanizado y unos estribos de hormigón armado. La sección tipo de la carretera en la estructura está compuesta por dos carriles de 3.50 m, dos arcenes interiores de 0.50 m, dos arcenes exteriores de 0.50 m y dos aceras exteriores que cuentan con 3.00 m de anchura cada una (incluyendo el espacio utilizado para alojamiento de la barrera de seguridad que segrega el tráfico peatonal del tráfico rodado). El resto de la anchura, hasta formar los 16.30 m totales con los que cuenta el puente, se completa con la mediana de hormigón de anchura 1.30 m.

La sección transversal adoptada consta de un cajón casi triangular (canto mínimo de 100 mm en el extremo) dividido en 8 células por las almas verticales y que se completa con una losa de hormigón de 18 cm de espesor. La misma resulta especialmente adecuada ya que minimiza las cargas muertas en el tablero, especialmente en las zonas alejadas de la línea de apoyo central (plano de péndolas), siendo especialmente eficiente para resistir los esfuerzos combinados de axil, flexión, cortante y torsión. Se han proyectado, asimismo, unas costillas o diafragmas de longitud igual a la anchura total del cajón, 16.30 m. La distancia entre estos elementos es variable en función del vano donde se ubiquen.

El arco es metálico de sección variable. En el arranque la sección del cuadrilátero presenta diagonales de valor 672 x 2700 mm, mientras que en es clave de 1600 x 650 mm. La variación entre las dimensiones de las diagonales se produce de manera circular, manteniéndose el área total de la sección prácticamente como un invariante. Esta geometría responde a las necesidades resistentes del puente. Los espesores proyectados para este elemento estructural son de 40 mm en los arranques y 30 mm en el tramo central. Se ha dispuesto un único plano central de 9 péndolas de diámetro nominal ∅62 mm. Estos elementos se han proyectado como cables cerrados triple Z con una separación de 6.00 m.
